500 kW'lık bir motorun kurulum gereksinimleri nelerdir?

500kW motor tedarikçisi olarak bana sık sık bu güçlü makinelerin kurulum gereksinimleri soruluyor. 500kW'lık bir motor önemli bir yatırımdır ve optimum performansı, uzun ömürlülüğü ve güvenliği sağlamak için doğru kurulum çok önemlidir. Bu blog yazısında, 500kW'lık bir motorun temel kurulum gereksinimlerini derinlemesine inceleyerek, böyle bir motoru endüstriyel operasyonlarına entegre etmek isteyenler için değerli bilgiler sunacağım.

Saha Hazırlığı

500kW'lık bir motorun kurulumunun ilk adımı kurulum yerinin hazırlanmasıdır. Bu, birkaç önemli hususu içerir:

Alan Gereksinimleri

500kW'lık bir motor nispeten büyüktür ve kurulum, çalıştırma ve bakım için yeterli alan gerektirir. Motor, çevresinde uygun hava sirkülasyonunun sağlanması için yeterli açıklık bulunan, iyi havalandırılan bir alana monte edilmelidir. Genel bir kural olarak, motorun her tarafında en az 3 fit, üstünde ise 5 fit boşluk olmalıdır. Bu alan aşırı ısınmayı önlemek ve bakım personelinin kolay erişimini sağlamak için gereklidir.

Temel

Titreşimi önlemek ve stabil çalışmayı sağlamak için motorun sağlam ve düz bir temel üzerine kurulması gerekir. Temel, motorun ve kaplinler ve kayışlar gibi ilgili ekipmanların ağırlığını destekleyecek şekilde tasarlanmalıdır. 500 kW'lık bir motor için genellikle beton bir temel önerilir. Temel en az 12 inç kalınlığında olmalı ve motorun ürettiği dinamik kuvvetlere dayanacak şekilde uygun şekilde güçlendirilmelidir.

Elektrik Kaynağı

500kW'lık bir motor önemli miktarda elektrik gücü gerektirir. Kurulumdan önce, sahadaki elektrik beslemesinin yeterli olduğundan emin olunması önemlidir. Motor, uygun voltaj ve akım kapasitesine sahip özel bir elektrik devresine bağlanmalıdır. Elektriksel aşırı yüklenmeleri ve kısa devreleri önlemek için elektrik kaynağı uygun devre kesiciler ve sigortalarla da korunmalıdır. Motorun elektrik sistemini tasarlamak ve kurmak için kalifiye bir elektrik mühendisine danışmanız tavsiye edilir.

Motor Montajı

Saha hazırlandıktan sonraki adım motorun montajıdır. Bu, aşağıdaki adımları içerir:

Hizalama

Motorun tahrik edilen ekipmanla doğru şekilde hizalanması, verimli çalışma ve erken aşınma ve yıpranmanın önlenmesi açısından çok önemlidir. Yanlış hizalama aşırı titreşime, gürültüye ve motorda ve tahrik edilen ekipmanda hasara neden olabilir. Doğru hizalamayı sağlamak için lazer hizalama araçları yaygın olarak kullanılır. Bu araçlar, motorun ve çalıştırılan ekipmanın hizalamasını doğru bir şekilde ölçebilir ve kurulumu yapan kişiye gerçek zamanlı geri bildirim sağlayabilir.

Kaplin Kurulumu

Motor tipik olarak tahrik edilen ekipmana bir kaplin kullanılarak bağlanır. Esnek kaplinler ve sert kaplinler dahil olmak üzere çeşitli kaplin türleri mevcuttur. Kaplin seçimi, spesifik uygulamaya ve motor ile tahrik edilen ekipmanın gereksinimlerine bağlıdır. Kaplini takarken, doğru kurulum ve hizalamayı sağlamak için üreticinin talimatlarını dikkatle takip etmek önemlidir.

Kayış Kurulumu (varsa)

Bazı uygulamalarda motor, tahrik edilen ekipmana bir kayış kullanılarak bağlanabilir. Kayışı takarken kayışın doğru şekilde gerildiğinden emin olmak önemlidir. Aşırı gerdirme, kayışta ve motor yataklarında aşırı aşınmaya neden olabilir; az gerdirme ise kayışın kaymasına neden olarak verimliliğin ve güç aktarımının azalmasına neden olabilir.

Soğutma Sistemi Kurulumu

500kW'lık bir motor, çalışma sırasında önemli miktarda ısı üretir ve aşırı ısınmayı önlemek için etkili bir soğutma sisteminin mevcut olması önemlidir. Motorlar için hava soğutma, su soğutma ve yağ soğutma dahil olmak üzere çeşitli soğutma sistemleri mevcuttur.

Hava Soğutma

Hava soğutma, motorlar için en basit ve en yaygın soğutma yöntemidir. Hava soğutmalı bir sistemde motor, ısıyı dağıtmak için motor yüzeyine hava üfleyen bir fanla donatılmıştır. Hava soğutmalı bir motor takarken, uygun hava sirkülasyonuna izin vermek için hava giriş ve çıkış deliklerinin tıkalı olmadığından emin olmak önemlidir.

Su Soğutma

Su soğutma, özellikle yüksek güçlü uygulamalarda motorlar için daha verimli bir soğutma yöntemidir. Su soğutmalı bir sistemde, ısıyı absorbe etmek için su, motorun etrafındaki bir soğutma ceketi içerisinden dolaştırılır. Su soğutmalı bir motor takarken, soğutma sisteminin tıkanmasını önlemek için su kaynağının temiz olduğundan ve kalıntı içermediğinden emin olmak önemlidir. Optimum soğutma performansını sağlamak için su akış hızı ve sıcaklığı da izlenmeli ve kontrol edilmelidir.

Yağ Soğutma

Yağ soğutma, özellikle yüksek sıcaklıkların beklendiği uygulamalarda motorlar için başka bir soğutma yöntemidir. Yağ soğutmalı bir sistemde, ısıyı absorbe etmek için yağ motor içerisinde dolaştırılır. Yağ soğutmalı bir motor takarken, kirlenmeyi ve bozulmayı önlemek için yağ seviyesinin uygun seviyede tutulmasını ve yağın düzenli olarak değiştirilmesini sağlamak önemlidir.

Kontrol Sistemi Kurulumu

500kW'lık bir motor tipik olarak motorun çalıştırılmasına, durdurulmasına ve hız kontrolüne izin veren bir kontrol sistemi tarafından kontrol edilir. Kontrol sistemi bir motor yolvericiyi, değişken frekanslı sürücüyü (VFD) ve bir kontrol panelini içerebilir.

Motor Marş Kurulumu

Motor yol vericisi, motorun başlatılmasından ve durdurulmasından sorumludur. Doğrudan hat üzerinde (DOL) yolvericiler, yıldız-üçgen yolvericiler ve yumuşak yol vericiler dahil olmak üzere çeşitli motor yol verici türleri mevcuttur. Motor yolvericinin seçimi, spesifik uygulamaya ve motorun gereksinimlerine bağlıdır. Motor starterini takarken, motora uygun boyutta ve nominal değerde olduğundan emin olmak önemlidir.

Değişken Frekans Sürücüsü (VFD) Kurulumu

VFD, motorun hızının ve torkunun hassas kontrolünü sağlayan bir cihazdır. Bir VFD'yi kurarken, doğru şekilde kurulduğundan ve yapılandırıldığından emin olmak önemlidir. Aşırı ısınmayı önlemek için VFD iyi havalandırılan bir alana kurulmalı ve uygun kablolar ve konektörler kullanılarak motora ve elektrik kaynağına bağlanmalıdır.

Kontrol Paneli Kurulumu

Kontrol paneli, operatör ile motor kontrol sistemi arasındaki arayüzdür. Genellikle motoru kontrol etmek ve izlemek için anahtarlar, düğmeler ve göstergeler içerir. Kontrol panelini kurarken kolayca erişilebilmesini ve kabloların uygun şekilde etiketlenip organize edilmesini sağlamak önemlidir.

Güvenlik Hususları

500 kW'lık bir motor kurarken güvenlik son derece önemlidir. Aşağıdaki güvenlik hususları dikkate alınmalıdır:

Elektrik Güvenliği

Daha önce de belirtildiği gibi, elektrik tehlikelerini önlemek için motorun elektrik beslemesi uygun şekilde kurulmalı ve korunmalıdır. Tüm elektrik bağlantıları kalifiye bir elektrikçi tarafından yapılmalı ve elektrik çarpmasını önlemek için motor topraklanmalıdır.

Mekanik Güvenlik

Hareketli parçalarla kazara teması önlemek için motor ve ilgili ekipman korunmalıdır. Personelin yaralanmasını önlemek için motor fanı, kaplini ve kayışlarının etrafına korumalar takılmalıdır.

Yangın Güvenliği

Motor yangına dayanıklı bir alana monte edilmeli, yangın durumunda uygun yangın söndürme sistemleri kurulmalıdır. Elektrik sistemi de elektrik kaynaklı yangınları önleyecek şekilde tasarlanmalıdır.

Devreye Alma ve Test Etme

Motor kurulduktan sonra, düzgün çalıştığından emin olmak için motorun devreye alınması ve test edilmesi önemlidir. Devreye alma, her şeyin yolunda olduğundan emin olmak için kurulumun, kabloların ve kontrol sisteminin kontrol edilmesini içerir. Test, performansını doğrulamak ve olası sorunları belirlemek için motoru farklı hızlarda ve yüklerde çalıştırmayı içerir.

Devreye alma ve test sırasında aşağıdaki parametreler izlenmelidir:

• Sıcaklık: Üreticinin tavsiye ettiği limitleri aşmadığından emin olmak için motor sıcaklığı izlenmelidir.
• Titreşim: Motorun titreşiminin kabul edilebilir sınırlar içinde olduğundan emin olmak için izlenmelidir. Aşırı titreşim, yanlış hizalamanın veya diğer sorunların göstergesi olabilir.
• Akım ve Gerilim: Motorun akım ve voltajının belirtilen aralıkta olduğundan emin olmak için izlenmelidir.

Sonuç olarak, 500kW'lık bir motorun kurulumu dikkatli bir planlama, doğru kurulum teknikleri ve güvenlik düzenlemelerine sıkı sıkıya bağlı kalmayı gerektirir. Bu blog yazısında özetlenen kurulum gereksinimlerini takip ederek 500kW motorunuzun verimli, güvenilir ve emniyetli bir şekilde çalışmasını sağlayabilirsiniz.

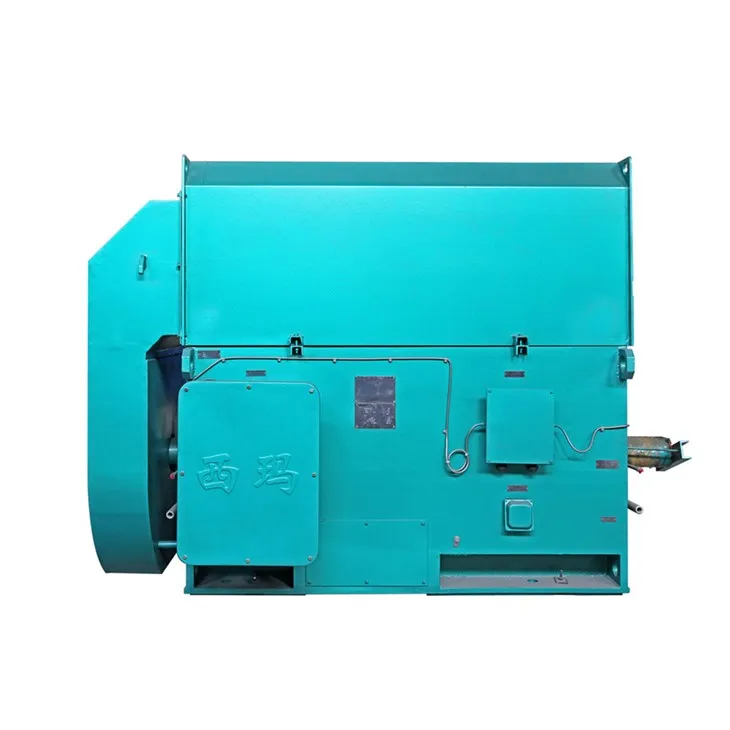

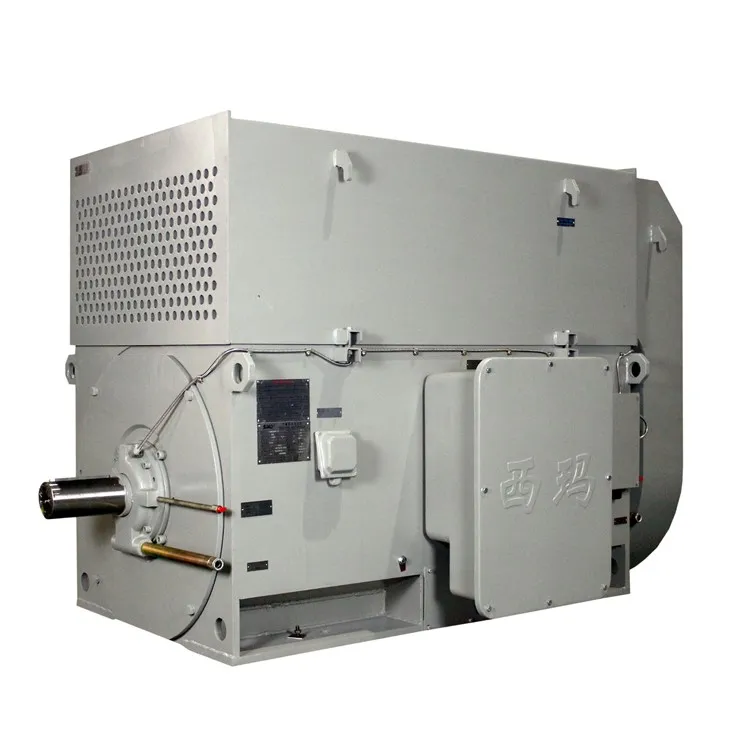

500kW'lık bir motor arıyorsanız veya motor kurulumuyla ilgili sorularınız varsa lütfen bizimle iletişime geçmekten çekinmeyin. Yüksek kalitenin lider tedarikçisiyizEndüstriyel Asenkron Motorlar,Sürekli Dönüş Motoru, VeMotor 1000 KW. Uzman ekibimiz motor seçimi ve kurulum ihtiyaçlarınızda size yardımcı olmaya hazırdır.
